Стол туалетный 06.16.
(схема сборки + важные моменты).
Рассмотрим процес сборки небольшого туалетного столика от одного российского производителя. (ООО "Олимп-мебель").
В упаковке находятся детали конструкции и сборочная фурнитура + лист с комплектностью и инструкцией по сборке.
Итак, принято решение не вызывать профессионального сборщика мебели, а справиться своими силами.
Что же, приступим.
Сразу хочу отметить, что маркировку деталей данный производитель посчитал излишней (что в последнее время не вызывает удивления), но в инструкции всё честно пронумеровал и даже прописал последовательность сборки.
Деталей столика не так уж и много, поэтому просто достаем все из упаковки и раскладываем ориентируясь на размер. Здесь размер имеет значение. 😃
Находим боковые вертикальные стенки (на рисунке - п.2 и п.3) и ставим их отдельно, находим крышку стола (на рис. п.1) - отставляем в сторону, из крупных деталей остались вертикальные стенки (п.8 и п.9) и горизонтальная стенка (п.4).
Разбираем детали от двух выдвижных ящиков и откладываем их в сторону (чтобы не мешали) для последующей сборки: это два фасада, боковые (4 шт.) и задние стенки 2 шт.).
По итогу у нас остались вертикальные стенки п.5 и п.6, 7, к которым мы будем крепить направляющие ящиков, две небольшие детали п.10 и декоративный профиль МДФ (2 шт.).
Первый шаг пройден, детали разобраны, идентифицированы и подготовлены к работе.
Приступаем к сборке.
В принципе, производитель описал процес сборки достаточно подробно, но... есть несколько моментов когда лучше изменить последовательность работы для нашего удобства. Об этом ниже.
Берем наши боковые стенки (п.2 и п.3) и на них устанавливаем мебельные подпятники, используя для крепежа самые маленькие и тонкие шурупы ( унас они 3*16).
Далее, разбираем шариковые направляющие для ящиков и устанавливаем их на стенку п.5 с двух сторон, на стенки п.6 и п.7 их прикручивать не спешим, т.к. они закрывают другие монтажные отверстия и потом будут нам мешать.
Берем горизонтальную стенку п.4 и евровинтами 7х50 прикручиваем к ней детали п. 5, 6 и 7.
В отверстия вертикальной стенки п.8 вставляем эксцентрики и евровинтами 7х50 прикручиваем её к горизонтальной стенке п.4. и только потом соединяем всю нашу конструкцию с боковыми стенками п. 2 и 3, в которые мы заранее ввинчиваем дюбеля эксцентрика.
Почему мы снова отходим от рекомендаций по сборке от производителя? Всё просто, если заранее соединить стенку п.8 с боковыми стенками п. 2 и 3, то ранее собранная конструкция п.4 и стенки п.5, 6 и 7, не захочет легко поместиться в отведенное ей пространство а при попытках затолкать можно выломать крепежи. Не стоит этого делать, поэтому собираем как проще и легче.
Итак, соединяем деталь п.8 с боковыми стенками п.2 и 3 с помощью эксцентриков, а стенки п.6 и 7, через четыре отверстия прикручиваем к боковым стенкам п.2 и 3 шурупами (у нас они 4х25). Теперь нам уже ничего не мешает прикрутить на наши стенки п.6 и 7 направляющие для ящиков.
Далее, берем маленькие детали п.10 (2 шт.) и евровинтами 7х50 прикручиваем их к стенке п.9 а затем к крышке стола п.1.
В крышку стола п.1 ввинчиваем дюбеля эксцентриков. Находим в сборочной фурнитуре шток эксцентрика двойной (2 штуки) и большей частью штока через крышку вставляем их в стенку п.9 и закрепляем эксцентриками.
Теперь опускаем крышку стола на собранное основание и совместив отверстия с дюбелями, зажимаем эксцентрики.
Вкручиваем дюбеля эксцентриков в декоративный профиль МДФ п.12 (по 3 штуки в каждый) и с помощью эксцентриков закрепляем их на боковых стенках п.2 и 3.

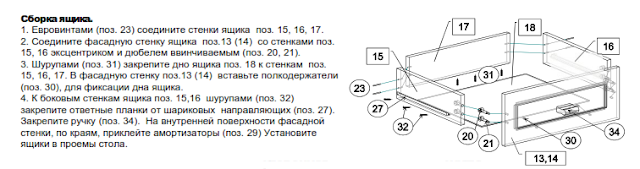

Сам стол практически собран, переходим к выдвижным ящикам.
Здесь всё стандартно, поэтому просто придерживаемся рекомендаций производителя.
Сборка данного столика не сложная, но есть некоторые моменты на которые нам хотелось бы обратить Ваше внимание. Удачи Вам!Если захотите воспользоваться помощью специалиста, то всегда сможете обратится в компанию Haus-Master по ссылке: https://хаус-мастер.бел/Отправить-заявку
